Innenlager

Wenn Sie herausfinden möchten, welches Innenlager für Ihr Fahrrad das Richtige ist, ist es zunächst erforderlich, die Maße zu bestimmen. Das funktioniert am besten, wenn das alte Innenlager noch vorhanden ist. Dieses lässt sich dann ausmessen oder die Maße werden ganz einfach abgelesen. Sollen allerdings noch weitere Komponenten am Fahrrad ausgetauscht werden, kann es unter Umständen sein, dass ein anderes Innenlager erforderlich ist.

Bei der Kurbelaufnahme am Tretlager handelt es sich um die Verbindungsstelle zwischen Kurbel und Innenlager. Die Vierkantaufnahme definiert dabei den Klassiker. In der Regel beträgt die Länge des Vierkants 12,73 mm und gilt damit als JIS-Norm. Es gibt aber auch eine Octalink-Verbindung, deren Bezeichnung auf die achtfache Verzahnung zurückgeht. Wenn Sie eine Kurbel mit Octalink-Aufnahme nutzen, benötigen Sie für Ihr Fahrrad auch ein Octalink-Innenlager. Das gilt auch für die ISIS Drive Innenlager, welche zehnfach verzahnt und ausschließlichmit ISIS Kurbelgarnituren kompatibel sind.

Damit Sie das Innenlager überhaupt im Tretlagergehäuse platzieren können, müssen Sie zunächst das Gewindemaß ermitteln. Das hierzulande am weitesten verbreitete Maß trägt die Bezeichnung BSA und hat einen Außendurchmesser von 34,8 mm, sowie 24 Gewindegänge pro Zoll. Deklariert wird mit 1,37 x 24 Zoll. Die linke Lagerschale ist mit einem Rechtsgewinde ausgestattet und die rechte Lagerschale mit einem Linksgewinde. 68 Millimeter ist die Abmessung der üblichen Gehäusebreite. Es gibt aber auch eine Gehäusebreite von 73 mm. Am zweithäufigsten kommt das italienische Gewindemaß mit 36 mm Außendurchmesser und 24 Gewindegänge pro Zoll vor. Ist das Innenlager mit einem italienischen Gewinde ausgestattet, ist das Rechtsgewinde sowohl an der linken, als auch an der rechten Lagerschale zu finden.

Und ein weiterer Faktor entscheidet darüber, ob das richtige Innenlager ausgewählt wird: die Achslänge, welche mit Kurbelgarnitur kompatibel sein muss. Nur dann lässt sich die optimale Kettenlinie erreichen, ohne dass Sie Schaltkomfort einbüßen müssen. Die meisten Rahmen eignen sich für eine Achslänge von 107 bis 127 Zentimeter.

Ein funktionierendes Fahrrad Innenlager ist das unsichtbare Herzstück Ihres Antriebs. Es überträgt die gesamte Kraft Ihrer Beine auf die Kurbel und sorgt dafür, dass sich die Pedale leichtgängig und ohne störende Geräusche drehen. Doch wer schon einmal versucht hat, ein Ersatzlager zu finden, weiß: Die Vielfalt an Standards ist gewaltig. Ob klassischer Vierkant, moderner Press-Fit oder robustes BSA – die Wahl des richtigen Lagers entscheidet darüber, ob Ihr Fahrrad effizient läuft oder ob Sie mit einem nervösen Knarzen im Unterboden kämpfen.

Das passende Fahrrad Innenlager finden: So bestimmen Sie die richtigen Maße

Die größte Herausforderung beim Kauf eines neuen Innenlagers ist die Kompatibilität. Da es keinen universellen Standard gibt, müssen Sie drei entscheidende Faktoren prüfen, bevor Sie eine Entscheidung treffen. Am einfachsten funktioniert dies, wenn Sie das alte Lager bereits ausgebaut haben und die Aufschriften direkt ablesen können.

1. Die Kurbelaufnahme: Wie wird die Kurbel gehalten?

Die Verbindung zwischen Kurbelarm und Lagerachse definiert, welches Lager in Ihr System passt. Hier gibt es drei weit verbreitete Klassiker:

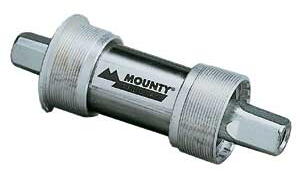

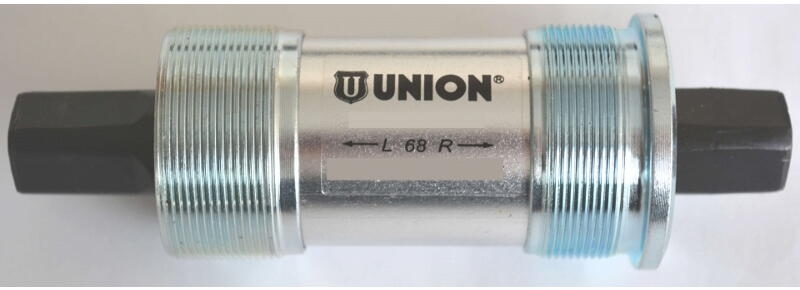

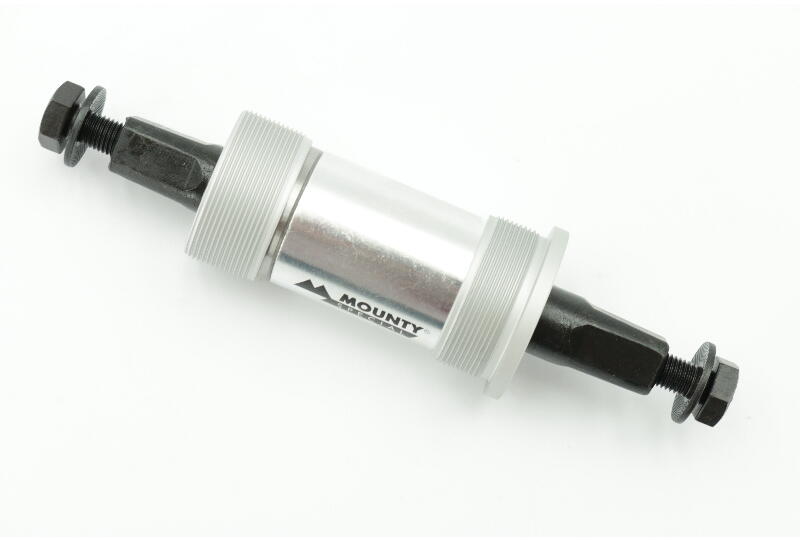

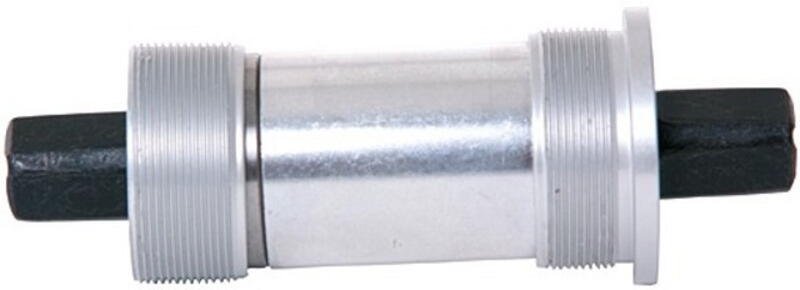

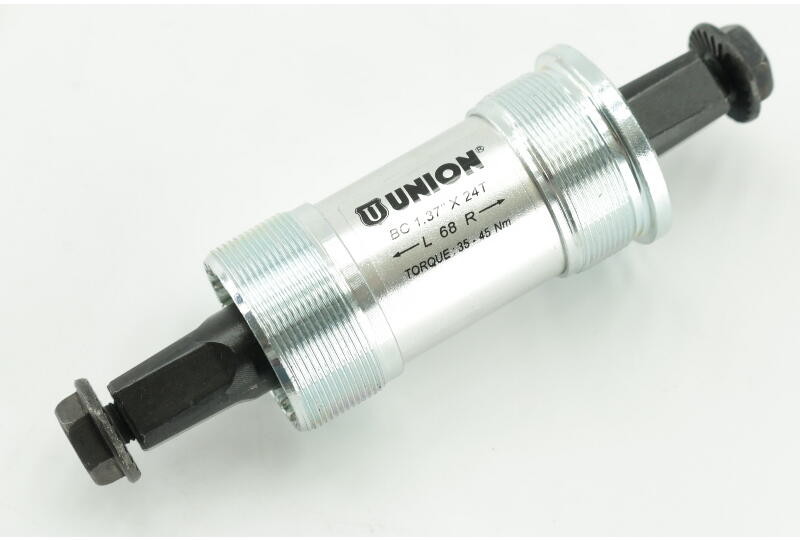

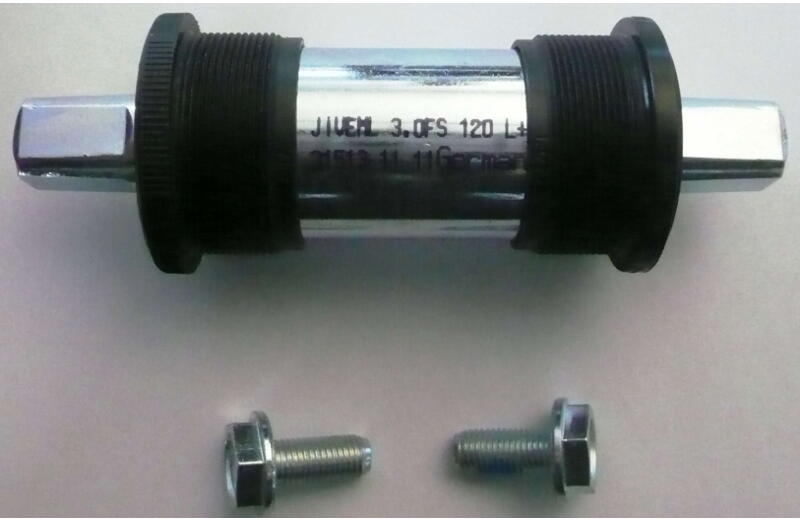

• Vierkantaufnahme (Square Taper): Der zeitlose Standard. Die Achse endet in einem quadratischen Zapfen (meist JIS-Norm mit 12,73 mm Länge). Ideal für City- und Trekkingräder.
• Octalink: Hier ist die Verzahnung achtfach ausgeführt, was eine stabilere Verbindung und eine schlankere Achse ermöglicht.

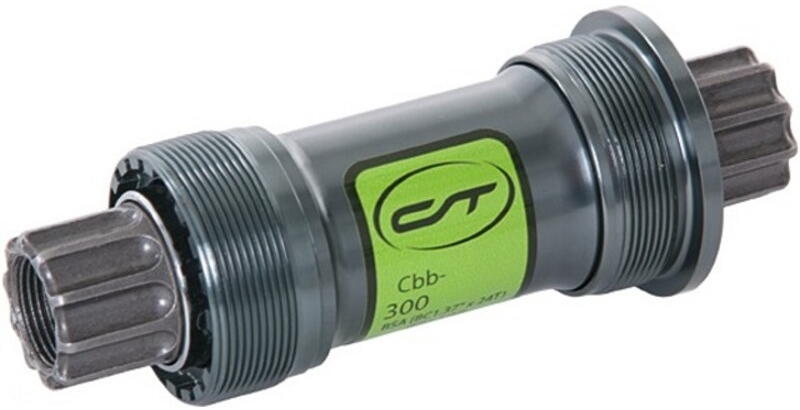

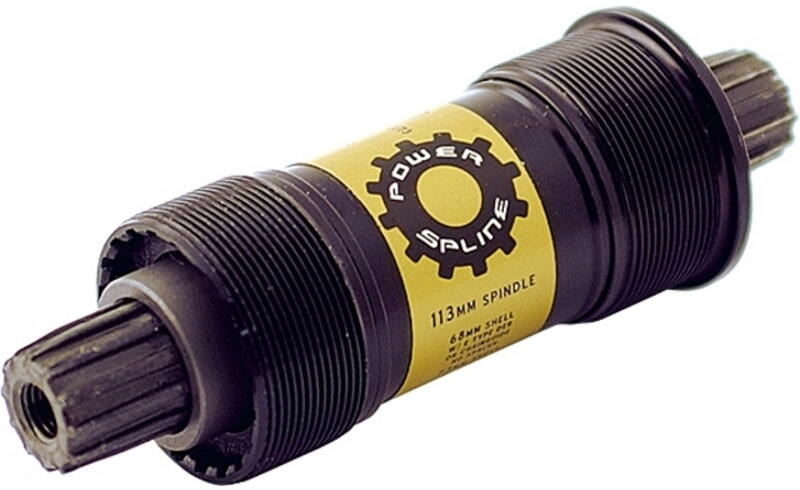

• ISIS Drive: Diese zehnfach verzahnte Aufnahme ist besonders robust und wird häufig bei älteren Mountainbikes eingesetzt.

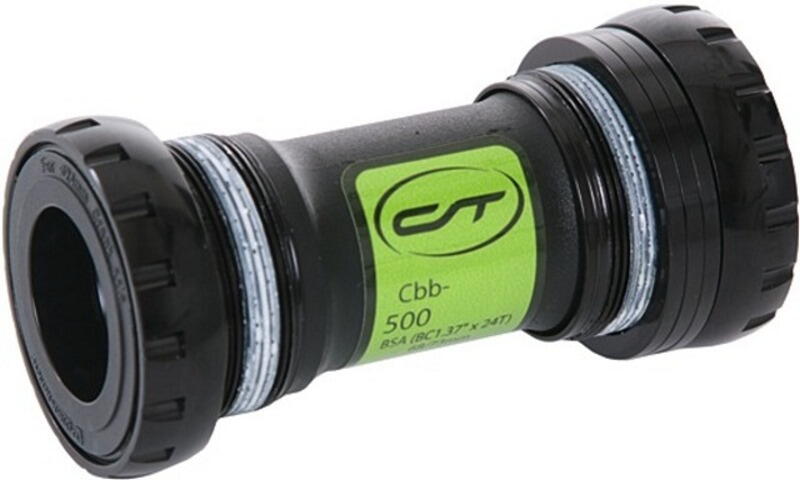

• Hollowtech II / Außenausleger: Hier sitzen die Lager außerhalb des Rahmens, und die Kurbelwelle ist hohl. Das spart Gewicht und erhöht die Steifigkeit massiv.

2. Das Gewinde und die Gehäusebreite: Passt es in den Rahmen?

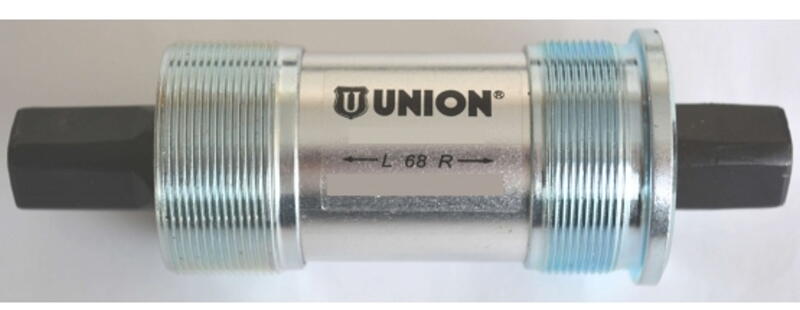

Damit das Lager fest im Tretlagergehäuse sitzt, muss das Gewinde exakt passen. In Deutschland ist das BSA-Gewinde (English Thread) am häufigsten anzutreffen. Es hat einen Außendurchmesser von 34,8 mm und 24 Gewindegänge pro Zoll (1,37 x 24 Zoll). Ein wichtiger Hinweis für Schrauber: Die linke Lagerschale hat ein Rechtsgewinde, die rechte hingegen ein Linksgewinde!

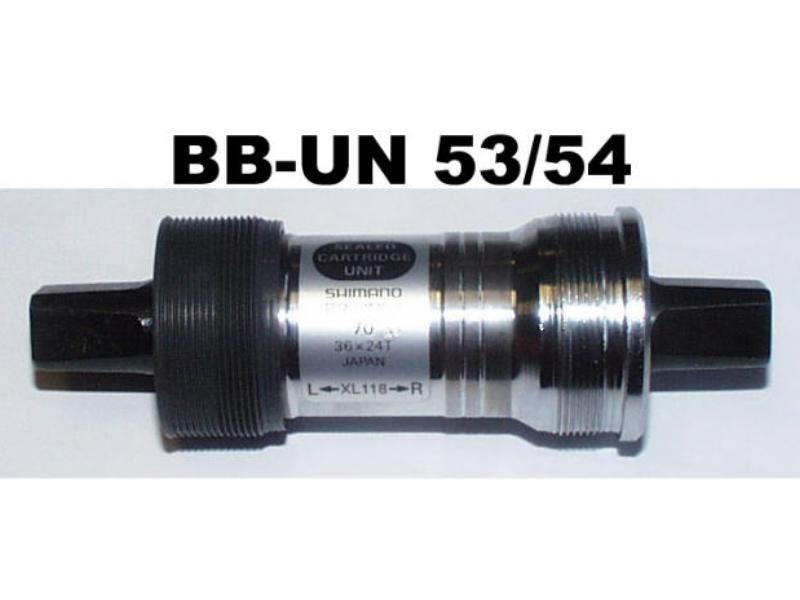

Neben BSA gibt es noch das italienische Gewinde (36 mm Durchmesser), bei dem beide Seiten ein Rechtsgewinde besitzen. Zudem variiert die Breite des Gehäuses meist zwischen 68 mm und 73 mm – ein entscheidendes Detail für den stabilen Sitz.

Ein moderner Trend ist das Press-Fit Lager. Wie der Name sagt, wird dieses nicht geschraubt, sondern mit einer Presse in den Rahmen gepresst. Diese Lösung ist extrem steif, erfordert beim Einbau jedoch spezielles Werkzeug.

3. Die Achslänge und die Kettenlinie

Die Achslänge muss exakt mit Ihrer Kurbelgarnitur harmonieren. Ist die Achse zu kurz oder zu lang, verschiebt sich die sogenannte Kettenlinie. Das Ergebnis: Die Kette läuft schräg, was nicht nur den Verschleiß von Kette und Ritzeln beschleunigt, sondern auch den Schaltkomfort spürbar verschlechtert. Die meisten Standardrahmen benötigen eine Achslänge zwischen 107 und 127 mm.

Woran erkenne ich, dass mein Innenlager defekt ist?

Ein verschlissenes Lager kündigt sich meist schleichend an. Achten Sie auf folgende Warnsignale:

• Knarzende oder knackende Geräusche: Wenn es bei jedem Tritt im Bereich der Pedale knackt, ist oft das Lager trocken oder ausgeschlagen.
• Seitliches Spiel: Greifen Sie die Kurbel und versuchen Sie, diese seitlich zu bewegen. Spüren Sie ein leichtes Wackeln? Dann ist das Lager hinüber.
• Erhöhter Widerstand: Wenn sich die Kurbel im Leerlauf nicht mehr flüssig dreht, ist der interne Schmierstoff verbraucht oder es ist Schmutz eingedrungen.
